南京藍寶石環保低速潛水?dāng)嚢铏C(jī)又稱潛水推流器,低速推流系列QJB型多功能潛水?dāng)嚢铏C(jī)適用于工業和城市污水處理廠曝氣池和厭氧池、大型硝化及反硝化池、圓盤式活性污泥處理池、消毒車及工業攪拌。其產生低切向開放式的強力水流,可實現在大容積流體中產生水循環及硝化、脫氮和除磷階段創建水流等。
QJB型多功能低速潛水?dāng)嚢铏C(jī)主要適用范圍:
◆ 污水、廢水、污泥水的混合、均勻
◆ 稠化過程
◆ 污泥脫水過程
◆ 傳熱優化
◆ 污水池清潔
◆ 防止顆粒在池壁和池底的凝結和沉淀
◆ 去除懸浮物
◆ 防止結冰
◆ 創建水流
◆ 循環水等
潛水推流器在下列條件下應能正常連續運行
1)介質溫度不超過40℃;
2)介質的PH值在5-9之間;
3)液體密度不超過1.15千克/立方米;
4)長期潛水運行,潛水深度一般不超過20m。
1.低速推流系列QJB型潛水推流器結構緊湊,體積小,重量輕,操作維護簡單、安裝檢修方便、使用壽命長。
2.葉輪具有很好的水力設計結構,工作效率高,后掠式葉片具有自潔功能可防雜物纏繞、堵塞。
3.與曝氣系統混合使用可使能耗大幅度降低,充氧量提高,有效防止沉淀。
4.電機繞組絕緣等級為F級,防護等級為IP68,選用一次性潤滑免維護軸承,具有油室泄露檢測,使電機的工作更加安全可靠。
5.兩道獨立的機械密封,機械密封的摩擦付材質為耐腐蝕的碳化鎢。所有外露緊固件均為不銹鋼材質。
6.良好的電纜密封設計,排除了電纜漏水的隱患。
7.標準部件采用點解分離技術,可以有效防止腐蝕。
潛水推流器工作原理:攪拌葉輪在電機驅動下旋轉攪拌液體產生旋向射流,利用沿著射流表面的剪切應力來進行混合,使流場以外的液體通過摩擦產生攪拌作用,在混合的同時,形成體積流,應用大體積流動模式得到受控流體的輸送。

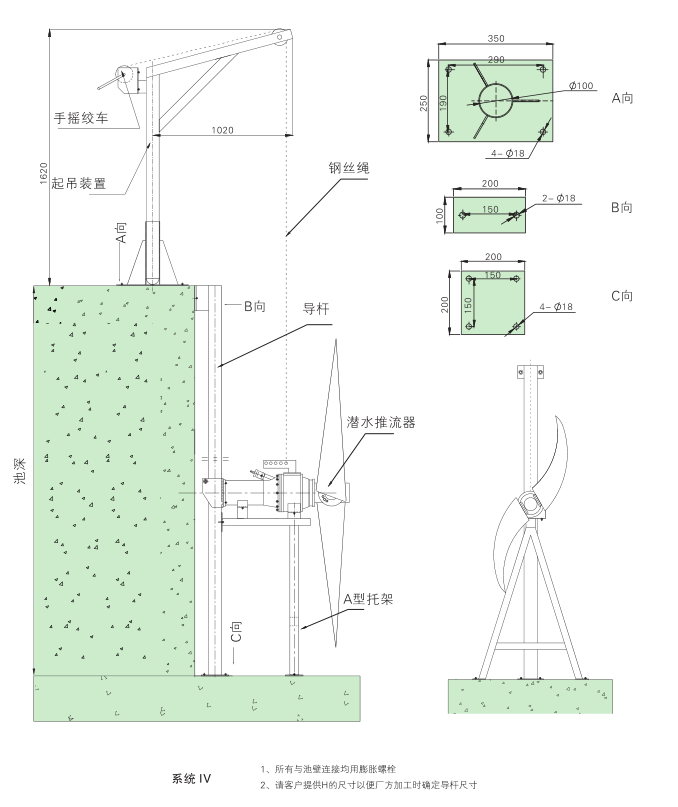

潛水推流器安裝系統IV適用于混合型多功能潛水推流,型號:QJB1.5/4-1400/2-36P
低速推流攪拌機系列(注:如用于規則的池型,建議面對面錯開布置)
一、潛水推流器開機前的準備
1.啟動設備前,應檢查推流器是否完好,設備周圍有無大量污泥沉積,以免影響設備的正常運轉。
2.檢查油室內是否有足夠的油,有無漏油現象及密封狀況。
3.電纜線有無破損、折斷,電纜線的入口密封是否完成
4.若電機或控制箱檢修過,起動之前還應檢查過載保護器設定電流大小是否合適,并進行點動試驗,觀察推流器的運轉方向是否合乎要求。
5.若潛水推流器停止一段時間沒運行時,在啟動前應對電機作絕緣測試,確認正常后再做點動試驗,觀察推流器的運行電流,若電流太大,則不能直接開啟泵運行,否則易出現過載而損壞電機。
二、潛水推流器開機運轉
1.合上閘后應檢察運行情況是否正常,有無卡阻及出現異常響聲等現象。
2.及時發現并清除雜物,以免累積過多而影響設備的正常運行。
3.若推流器停止一段時間沒運行時,再啟動點動試驗發現電流過大,則需先開啟曝氣運行一段時間后方能運行推流器。
4.做好設備運行情況的各種詳細記錄。
三、潛水推流器控制
1.潛水電機控制 ----電機部分操作僅限于指定人員或有相關經驗的技術人員; ----三個串聯的PTC電阻控制定子繞組溫度.當繞組溫度超過一定的值(一般為125℃),熱敏電阻會動作斷開; ----如果發生過熱狀況,必須由指定的技術人員檢查繞組。也許不可避免地分別更換定子、轉子或繞組; ----攪拌機長時間停止運行時,需測量絕緣阻值。廠家出廠時保證冷態絕緣電阻大于100MΩ,但此值在20MΩ時電機還可正常運行.如果小于2MΩ,則不能強行啟動攪拌機,這時應首先檢查電力電纜,然后檢查電纜線連接線腔,最后檢查繞組。
2.密封控制漏水檢測探頭是檢測油室中進水狀況,水漏進油腔達到一定程度時,二個漏水檢測探頭間的電阻會發生變化,控制柜會據此發出信號。盡管這樣,攪拌機還可以短時間運行。為避免攪拌機受到損壞,應立即檢修,更換機械密封。
四、潛水推流器關機 為了設備的安全,必須嚴格按以下步驟操作:
1.確認攪拌機所處的工作位置;
2.按控制柜上的停止開關;
3.讓攪拌機完全停止運行;
4.在攪拌機提升過程中,絕不允許啟動。
5.記錄開、停機時間。
為保證取得較好效果,請使用方提供如下資料:
1.運用目的;
2.池型;
3.池尺寸,包括水深;
4.介質特性:包括粘度、密度、溫度、固體物含量等。
潛水推流器的選型是一項比較復雜的工作,選型的正確與否直接影響設備的正常使用,作為選型的原則就是要讓攪拌機在核實的容積里發揮充分的攪拌功能,一般可用流速來確定。根據污水處理廠不同的工藝要求,攪拌機較好的流速應保證在0.15~0.3m/s之間,如果低于0.15m/s的流速則達不到推流攪拌機的效果,超過0.3m/s的流速則會影響工藝效果且造成的浪費。所以在選型前首先確定潛水?dāng)嚢铏C(jī)運用的場所,如:污泥池、污水池、生化池;其次是介質的參數,如:懸浮物含量、粘度、溫度、PH值;還有水池的性狀、水深等。
攪拌機所需要的配套功率是按容積大小、攪拌液體的密度和攪拌液體的深度而確定的,根據具體情況采用一臺或多臺攪拌機。
潛水推流器所需要的配套功率是按容積大小,攪拌液體的密度、粘度和攪拌深度而確定的,根據具體情況應采用一臺或多臺攪拌機。
潛水推流器注意事項及維護:
1.定期將攪拌器吊起清理葉輪和泵體上的纏繞物,檢查葉輪是否松動損壞,及時維修。
2.攪拌器運行時觀察液面的運行軌跡,如果非正常及時調整。
3.觀察攪拌器的固定桿的震動狀況,震動過大需要吊起檢查。
4.攪拌器正常運行必須全部沒過液面,運行時攪拌器上方應無渦流。
5.液面低于攪拌器上方形成渦流時攪拌器不允許長時間運行。
6.定期檢查設備的密封狀況,密封不良及時聯系廠家檢修。
QJB型多功能潛水?dāng)嚢铏C(jī)必須完全潛入水中工作,QJB型多功能潛水?dāng)嚢杞邮軡撊肷疃?ge;90mm。不能在易燃易爆的環境下或有強腐蝕性液體的環境中工作。若用戶有特殊使用要求,可與我公司技術工程部聯系,我們?yōu)槠涮峁┍容^合理的解決方案。
由于技術不斷進步,南京藍寶石環保設備有限公司保留修改設計的權利,選型問題,請于南京藍寶石環保設備有限公司技術工程部聯系。
